摘 要：本文介紹了60萬t礦渣綜合利用項目的生產工藝及項目污染控制對策。通過兩年來生產實踐的檢驗，表明該項目污染控制對策的選擇是先進、可行的，取得了預期效果。

關鍵詞：礦渣粉；項目；環保；對策

1 項目概況

首鋼粒化高爐礦渣原主要銷往北京及周邊地區，供水泥廠作混合材生產水泥。隨著我國水泥膠砂強度檢驗方法GB／T17671－1999與國際ISO方法接軌以及礦渣硅酸鹽水泥等三項水泥產品新的標準（GB 1344－1999）的頒布實施，對水泥企業產生了巨大影響。由于新標準水泥強度指標的提高，水泥中礦渣的摻量受到了一定限制，造成了首鋼高爐礦渣銷售困難，利潤降低。

為綜合利用首鋼每年產生的大量高爐礦渣，使廢物得到資源化利用，2003年北京首鋼嘉華建材有限公司投資9500萬元建設了60萬t礦渣綜合利用項目，并于2004年建成投產。該項目以高爐冶煉產生的礦渣(水渣)為主要原料，利用轉爐煤氣燃燒產生的熱氣體烘干原料中的水份，通過磨機生產出比表面積為（400～600m2/kg）礦渣粉。利用礦渣粉作為混凝土活性摻合料不僅能等量取代水泥，具有較好的經濟效益，而且能顯著地改善、提高混凝土的綜合性能［1］。目前，礦渣粉已成為高性能混凝土的一種重要組分［2］。由于高性能混凝土不同于傳統混凝土，是一種環保型、集約型的新材料，被我國著明的水泥混凝土專家吳中偉院士稱為“綠色高性能混凝土”。近年來，利用高爐礦渣粉制備高性能混凝土在國內外日益得到高度重視。

2 生產工藝

80年代中期以來，隨著立磨的不斷改進和新型耐磨材料的研究發展，立磨粉磨水泥熟料取得了成功，由于立磨工藝具有集烘干、粉磨、選粉于一體，粉磨效率高、物料外循環量低、系統簡單的優點，因而投資和運行維護費用較低，且系統可靠性高。此外，立磨粉磨礦渣還具有產量高、耗電量小的優勢，而且允許水分為12％左右礦渣直接入磨，有利于超細礦渣的規模化生產。目前，使用立磨生產高爐礦渣粉已是一種成熟且先進的技術。德國伯利休斯和萊歇公司，日本的川崎、三菱、宇部公司都擁有成熟可靠的立磨制造和高爐礦渣粉磨技術［3］。

考慮到礦渣是一種易磨性較差的物料，要求成品有相當高的比表面積，同時還要充分考慮入磨礦渣水分最高可達15％、主收塵器入口粉塵含量高的特點，高爐礦渣粉生產工藝設備的選擇必須滿足粉磨效率高、烘干能力強、收塵清灰效果好、技術成熟、運行可靠等條件。綜合考慮礦渣的粉磨特性和各種粉磨系統的優缺點，設計采用了目前國際上最先進的立式輥磨系統，其關鍵設備有立磨、高效選粉機及收塵器等，主體設備選用了德國伯利休斯公司RMS51/26/435型立磨。

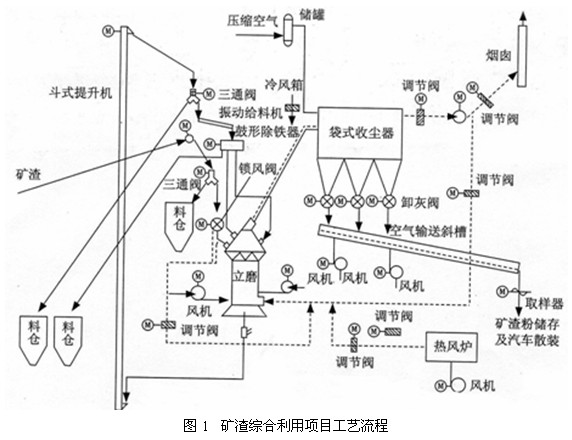

生產工藝主要過程包括：原料輸送、立磨研磨生產、水分烘干、成品收集、質量控制、成品存放發放。生產工藝流程見圖1：

高爐礦渣用汽車運輸?shù)綇S內礦渣聯合儲庫，粒度合格的石膏由汽車送至石膏倉內，經皮帶喂料秤定量輸出，由膠帶輸送機送到立磨系統。為防止金屬塊進入磨內，膠帶輸送機上設有電磁除鐵器和金屬探測器，選出的金屬送金屬料倉儲存。

由原料系統輸送來的礦渣、石膏經氣動旋轉鎖風閥喂入立磨內烘干并粉磨。喂入磨機的物料被磨輥在旋轉的磨盤擠壓，在一定負荷下被粉碎，粉磨后的細粉被上升的熱風送入位于立磨上部的高效選粉機中分選成粗粉和細粉；細度合格的成品則由高效袋式收塵器收下，經空氣斜槽、提升機等設備送入成品儲庫；粗粉落在磨盤上再次粉磨，磨盤旋轉排出的物料經提升機、振動篩、磁選機等設備返回立磨內再次粉磨，磁選出的金屬顆粒則排出磨外。袋式收塵器的廢氣一部分經排風機從煙囪排入大氣，一部分循環利用；立磨烘干用熱風由燃轉爐煤氣的熱風爐提供。

滿足國家標準GB/T18046-2000 “用于水泥和混凝土中的粒化高爐礦渣粉”技術要求的成品由袋式收塵器收集，經空氣斜槽、提升機送入3座φ15×38m礦渣微粉庫內儲存，通過庫底卸料設備、汽車散裝機放入散裝車中運輸出廠。

3 污染控制措施

項目產生的主要污染物是煙塵以及轉爐煤氣燃燒產生的NOX，其次是少量生產廢水、固體廢物及設備噪聲。為了保證該項目建設能夠滿足北京市的環保工作要求，在工程設計中采用了一系列污染控制措施，并投資500余萬元對廢氣、廢水及噪聲進行了治理。

3.1 粉塵控制

為了有效地控制各個廢氣揚塵點的粉塵，工藝設計中采用密閉生產和輸送設備及密閉式儲庫，對揚塵點采取了有效控制措施，以便減少粉塵排放量。為此，項目共配備了1臺主收塵器、1臺配料

站除塵器、4臺成品庫除塵器及3臺汽車散裝除塵器。主收塵器是除粉磨主機之外的另一關鍵設備，嚴格意義上講，它既是收塵設備，更是產品收集設備，工廠生產的所有成品都由該設備收下，因此，該設備的選擇對生產、環保至關重要。為了保證生產順利運行并滿足北京市環保局環評批復中提出的廢氣排放濃度≤l0mg／Nm3的特殊要求（國家《水泥廠大氣污染物排放標準》限值100mg/Nm3，北京市《冶金、建材行業及其它工業爐窯大氣污染物排放標準》限值50mg／Nm3），經過反復論證，最終選用了引進美國富樂公司技術制造的FGM96系列氣箱脈沖收塵器。該收塵器集分室反吹和脈沖噴吹等諸類袋收塵器的優點，清灰強度大、除塵效率高，克服了分室反吹袋收塵器清灰動能強度不足和脈沖噴吹袋收塵過濾和清灰同時進行的缺點，因而對處理高濃度粉塵、高粘度粉塵方面具有優越性能。

為確保粉塵外排濃度＜l0mg／Nm3這一國際先進指標，在收塵器濾材的選擇上，采用了美國 Tetratex高效率 PTFE覆膜濾材。和普通的過濾材料不同，該濾料通過Tetratex特有的熱溶技術在丙稀晴聚合體針刺氈基材上表面復合了一層多微孔、極光滑的膨體聚四氟乙烯（PTFE）薄膜，由于這種薄膜本身纖維組織極為細密，且具有不粘塵、憎水和化學性能穩定等特性，使薄膜濾料具有了很好的過濾清灰性能，過濾阻力始終保持在極低水平，確保了收塵設備運行的處理風量和排放濃度，實現袋收塵器的“表面過濾”。

為確保廠區的大氣環境質量, 除生產工藝配備了1臺主收塵器外，在配料站配備了1臺除塵器，在成品庫配備4臺除塵器，均采用氣箱脈沖除塵。在汽車散裝系統配備了3臺除塵器，采用的是濾筒脈沖除塵器。各除塵器主要技術參數見表1。

表1 收塵器的主要技術參數

Table 1 Main technique properties of dust collector

3.2 氣態污染物控制

為滿足烘干濕礦渣所需的熱量，在項目中設置了熱風爐。熱風爐采用環保型清潔燃料——轉爐煤氣，其含硫、含塵濃度極低，氮氧化物通過控制燃燒區的溫度和過剩空氣系數，使其降低到最小值，熱風爐煙氣進入立磨后從除塵器排出。為減少粉塵外排并充分利用熱能，對溫度為95－110℃的熱風進行了循環利用，其循環量達到35％。這樣不僅充分利用了能源，減少了含塵廢氣的排放，而且保護了環境。

3.3 污水控制

廢水主要來源于設備間接冷卻水。為了保證循環給水系統的水質，對循環給水系統內適當補充新鮮水，并設有靜電水垢控制器及旁濾裝置對循環水進行凈化。為保證設備間接冷卻水系統水質穩定，系統排放少量含鹽水，該排水不含有害化學物質，僅溫度、含鹽量略有升高，因此可直接排入廠內排水系統，排水量?jī)H2m3/h。高爐水渣儲存在礦渣庫中，有少量含SS廢水排出，其排放量約0.25m3/h。這部分生產廢水經廠區排水管網送首鋼污水處理廠處理。

3.4 噪聲控制

為控制噪聲污染，減輕項目生產設備噪聲對廠界的影響，在滿足工藝生產的前提下，設計選擇加工精度高、裝配質量好、產生噪聲低的設備。項目選用低噪聲立磨設備，設計時采取了減震基礎，并在磨機周圍加掛隔聲板，最大限度降低噪聲。空壓機、風機屬空氣動力性噪聲，通過在設備上加消聲器達到降低噪聲的目的。上述設備均設置在廠房?jī)?nèi)，利用建筑物、構筑物來阻隔聲波的傳播。

3.5 固體廢物處置

礦渣粉儲庫庫頂除塵器及礦渣粉散裝系統除塵器收下的粉塵均為礦渣粉，可作為產品外銷；配料站除塵器收下的粉塵返回原料系統。對礦渣膠帶輸送機上電磁除鐵器和及物料外循環過程排出的金屬顆粒進行了綜合利用，其利用量約3000t/a。

4 運行效果

廢水、廢氣、噪聲等控制措施在設備安裝投產后運行穩定，效果顯著。2005年10月北京市環境監測中心對生產線的主要污染源：立磨主除塵器排放的粉塵、氮氧化物；成品庫除塵器排放的粉塵，廢水及廠界噪聲分別進行了采樣監測。廢氣中粉塵和氮氧化物的污染物監測結果見表2。

表2 廢氣監測結果

Table 2 Test of results to exhaust gas

*項目環評批復要求粉塵外排濃度10 mg／m3，

而北京市《冶金、建材行業及其它工業爐窯大氣污染物排放標準》限值50mg／m³
